Modulbau leicht gemacht
Präzise Hebearbeiten mit Heavydrive Kontergewichtstraverse und Schaufel-Adapter
Im Rahmen eines modernen Wohnungsbauprojekts lieferte Heavydrive eine maßgeschneiderte Hebelösung für die Montage kompletter CO₂-neutraler Holzfassadenelemente, teilweise unter einem 4,2 Meter langem Vorsprung.
Die vorgefertigten Holzfassadenelemente hatten Breiten von 3.500 bis 5.100 Millimetern, eine Höhe von 2.650 Millimetern sowie eine Tiefe von 500 Millimetern. Je nach Ausführung wogen sie zwischen 650 und 1.100 Kilogramm. Bereits im Werk waren die Elemente vollständig vormontiert: Verglaste Fenster und Hebe-Schiebetüren waren in die Holzrahmenkonstruktion integriert, ebenso der komplette Vollwärmeschutz. Auf der Baustelle wurden die Elemente anschließend über Nut-und-Feder-Verbindungen miteinander verbunden, um einen dauerhaft wärmebrückenarmen und thermisch dichten Übergang sicherzustellen.

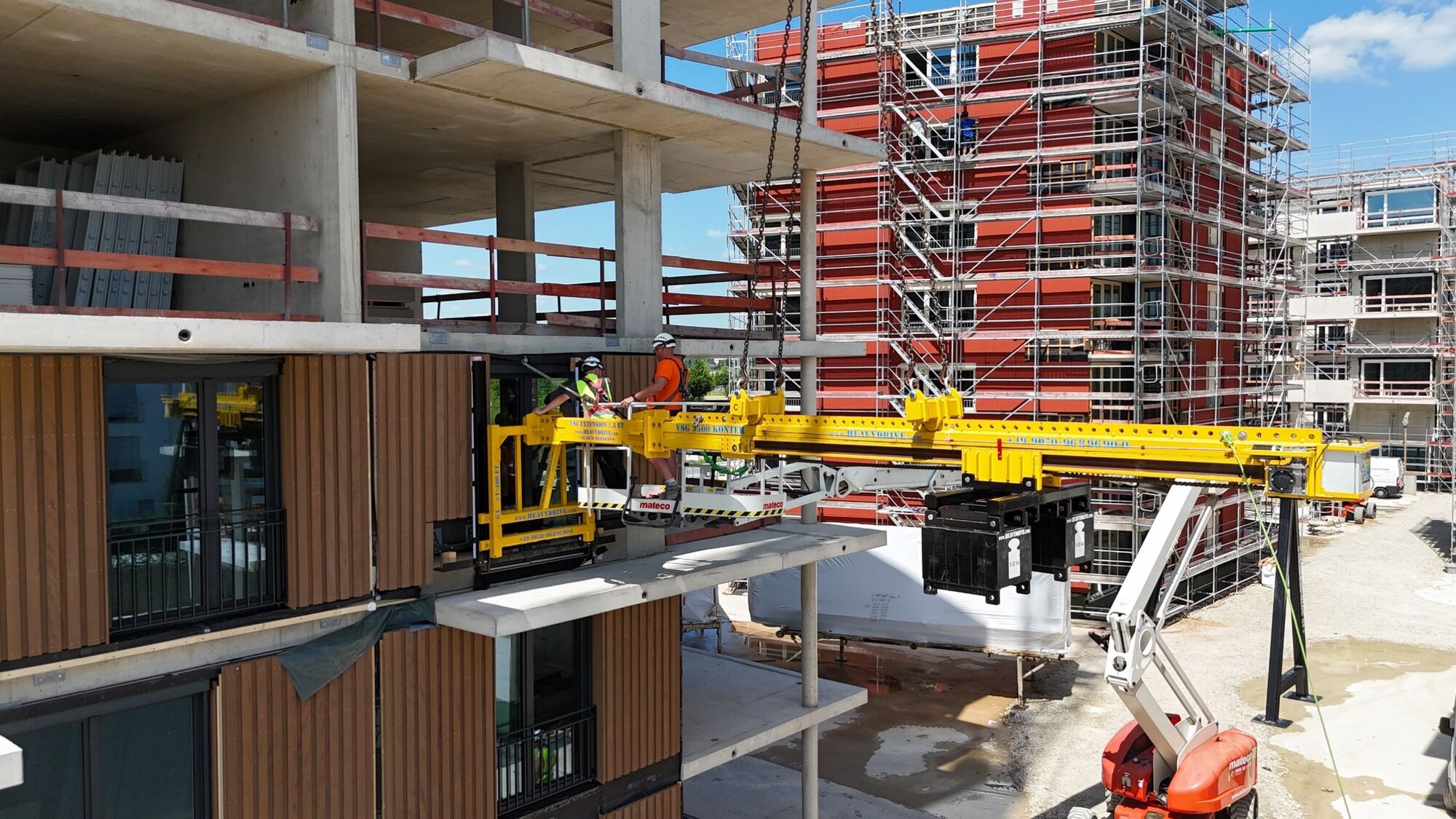

Zum Einsatz kamen die VSG Konter 2000 mit auf 4,5 Meter verlängerter Kontertraverse sowie ein Schaufeladapter. Die Verlängerung der Traverse war erforderlich, um auch die Fassadenelemente an den Gebäudeecken unter den rund 4,2 Meter tiefen Innenbalkonen präzise montieren zu können. Zusätzlich mussten freitragende Decken berücksichtigt werden, die während der Bauphase durch Stützen gesichert waren und mit der Traverse sicher umfahren werden mussten.
Der eingesetzte Schaufeladapter verfügt über eine 450 Millimeter breite Auflagefläche, sodass unter die Fassadenelemente eingefahren werden kann. Dadurch spielt die Lage des Schwerpunkts keine entscheidende Rolle. Gleichzeitig überbrückt die stabile Stahlschaufel auch die empfindlichen, bodentiefen Schwellen der Hebe-Schiebetüranlagen. So können selbst diese sensiblen Bauteile mithilfe der Heavydrive Technik zerstörungsfrei transportiert und montiert werden.
„Gerade im Modulbau sind flexible Hebelösungen gefragt. Die Kombination aus Kontergewichtstraverse und Schaufel-Adapter ermöglicht hier präzises Arbeiten auch bei großen Ausladungen und unter tiefen Vorsprüngen“, erklärt Geschäftsführer Günter Übelacker.
Der Einsatz bei diesem zukunftsweisenden Wohnungsbauprojekt nach einem Entwurf des Architekturbüros ap88 Architektur erfolgte im Auftrag der Sieveke Holzbau GmbH und war für rund 45 Arbeitstage ausgelegt.
